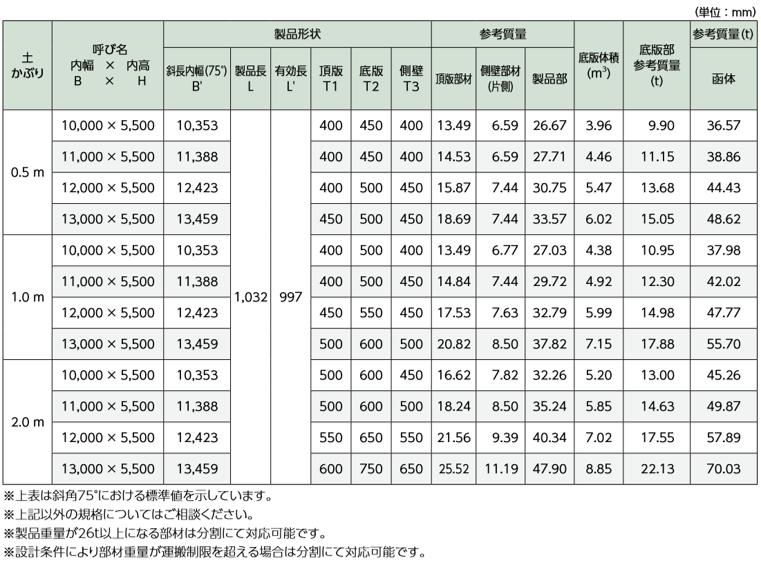

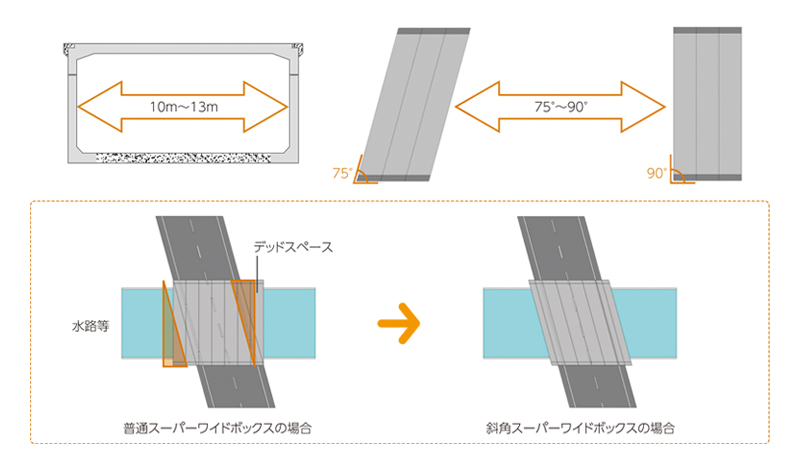

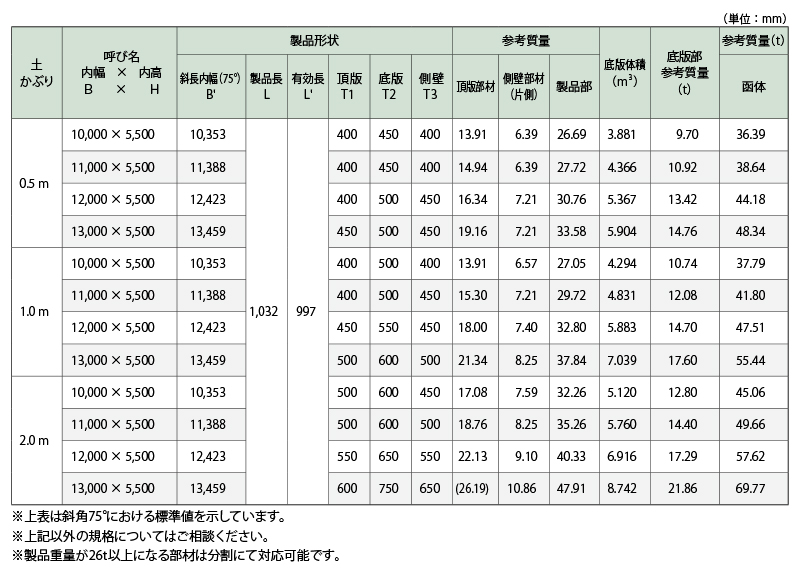

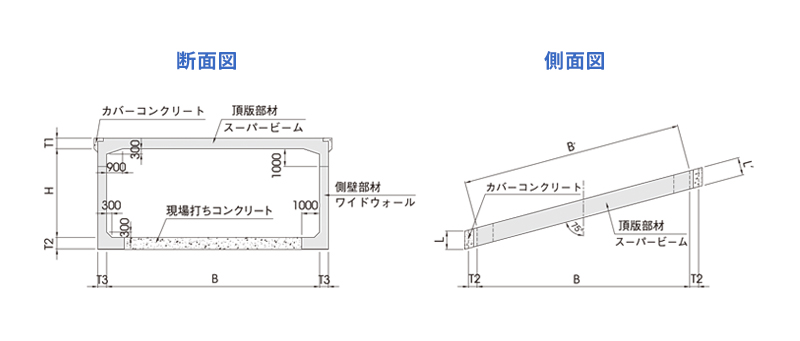

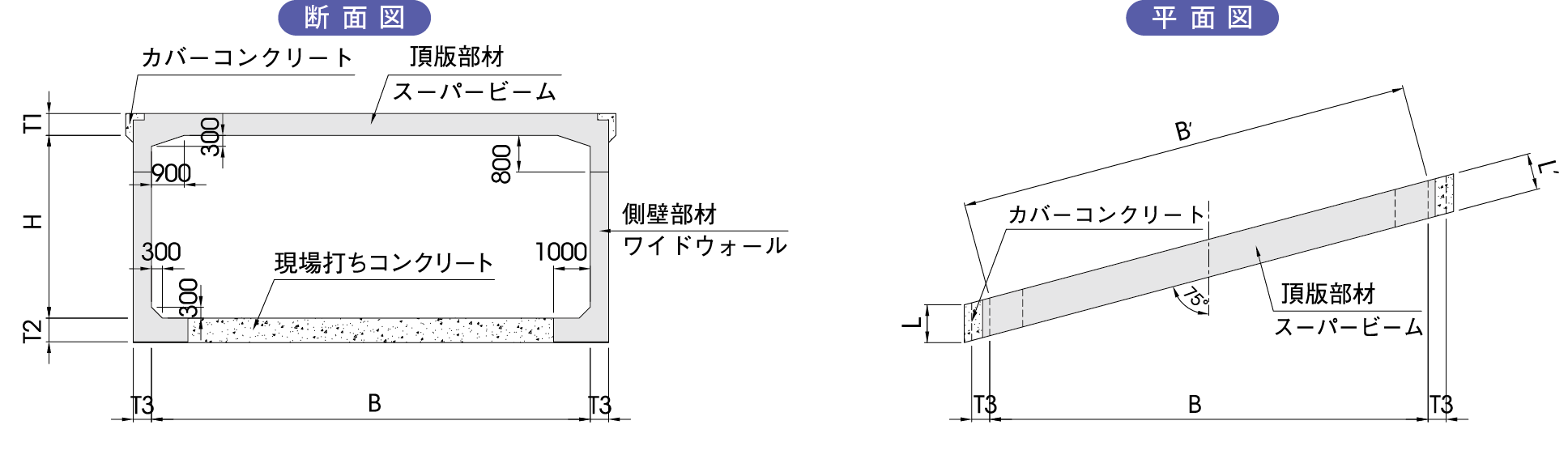

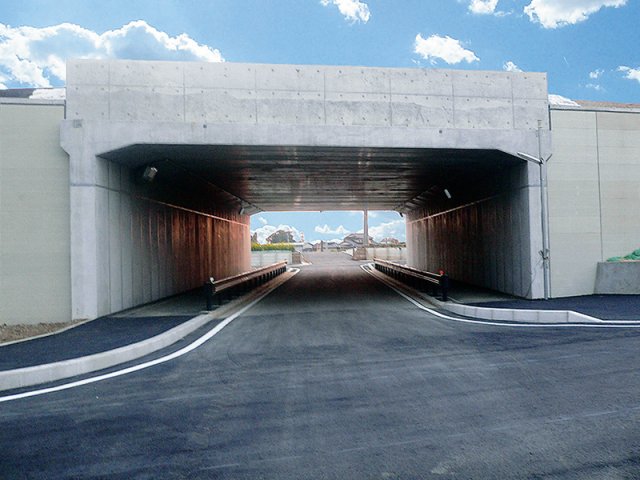

特徴及び適用範囲 幅10.0m～13.0m級の超大断面に適用できるスーパーワイドボックスに斜角を付けた製品です。 斜角は75°～90°の範囲で自由に設定できます。 交差する河川や道路に合わせた斜角を設定することで、用地の有効利用を図るなど自由度の高い設計を実現します。 CADダウンロード お問い合わせ イメージ 図面 規格表 頂版隅角部外側にはPC鋼材の定着部保護用カバーコンクリートが必要です。 現場条件により有効長を変更することが可能です。 門型カルバートなど他の形式にも対応可能です。 より急速な施工に対応するために、底版部をプレスキャスト化することも可能です。 施工写真
