特徴及び適用範囲
- 路・鉄道の高架下や電線下、また仮設道路が設置できない箇所等、クレーンでの据付ができない場所でも、搬送・据付が行えます。
- 基礎コンクリートに特別なガイドを必要としない自走式装置のため、曲線部および折れ点部の施工が可能です。
- 縦断方向の勾配施工も10%まで対応可能で、落差部の施工も可能です。
- コンクリート製品を設置場所に搬送し、油圧シリンダーにより上下左右の調整を行いますので、正確な位置決めが可能です。
- リフトローラーは電動のため、低騒音・低振動で周辺地域への影響がありません。
- クレーン施工では障害となる樹木の伐採が必要となる場所でも、伐採をせず施工ができ、自然環境への配慮も可能です。
- ボックスカルバート・三面水路・L型水路・逆T型製品・スラブ等の製品に広く対応できます。
- サイド式リフトローラーは、アタッチメントを使用することにより、横吊りから上吊りに変えることが可能となり、PCa床版などのスラブの敷設にも適用できます。

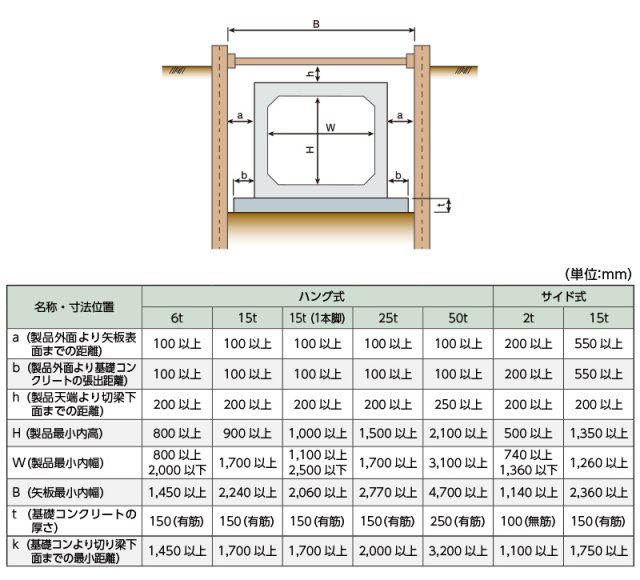

お問い合わせ施工条件
リフトローラーの種類

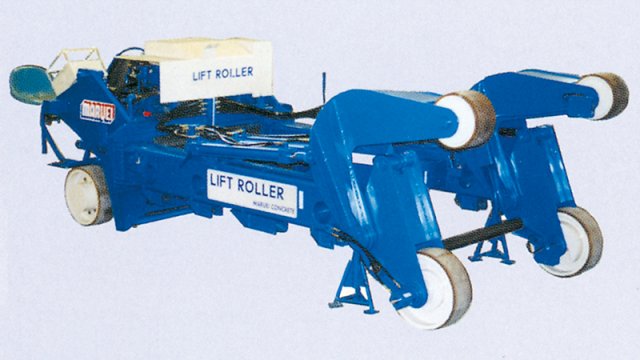

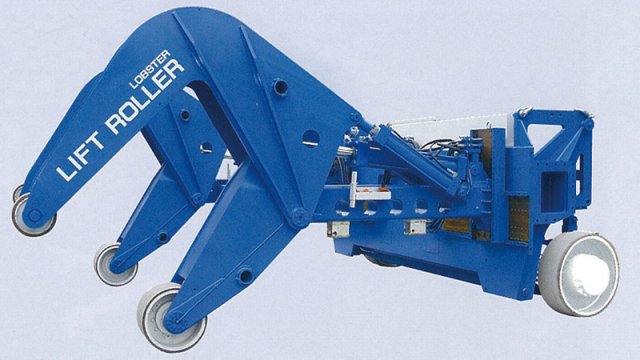

ハング式リフトローラー 50t
最大搬送質量…… 50t
搬送速度………… 10m/min
上下ストローク … 200mm
左右ストローク … 50mm
装置質量………… 13.0t
装置全長………… 5.64m
装置全高………… 2.31m

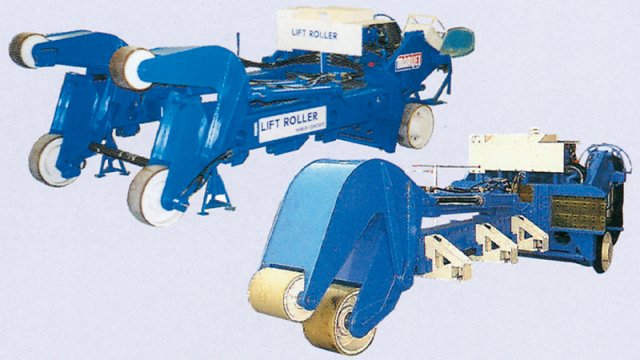

ハング式リフトローラー 25t
最大搬送質量…… 25t
搬送速度………… 10m/min
上下ストローク … 150mm
左右ストローク … 50mm
装置質量………… 5.35t
装置全長………… 4.75m
装置全高………… 1.7m
ハング式リフトローラー 15t
最大搬送質量…… 15t
搬送速度………… 10m/min
上下ストローク … 150mm
左右ストローク … 50mm
装置質量………… 3.5t
装置全長………… 4.5m
装置全高………… 1.5m

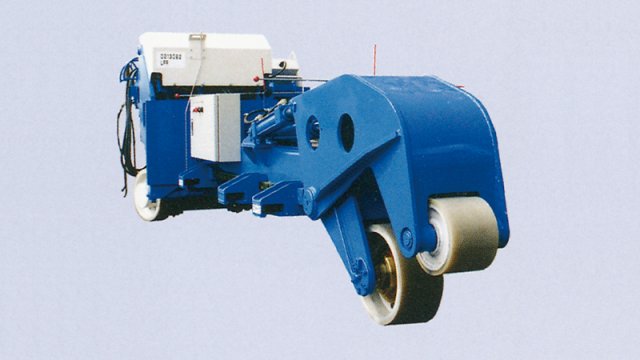

ハング式リフトローラー 6t
最大搬送質量…… 6t
搬送速度………… 10m/min
上下ストローク … 150mm
左右ストローク … 50mm
装置質量………… 2.8t
装置全長………… 4.25m
装置全高………… 1.3m

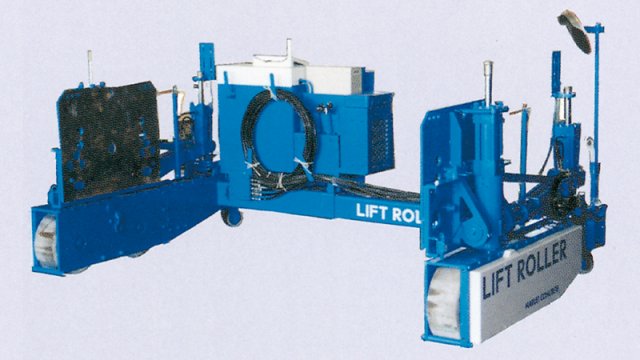

サイド式リフトローラー 15t
最大搬送質量…… 15t
搬送速度………… 10m/min
上下ストローク … 100mm
左右ストローク … 50mm
装置質量………… 3.2t
装置全長………… 2.1m
装置全高………… 1.5m

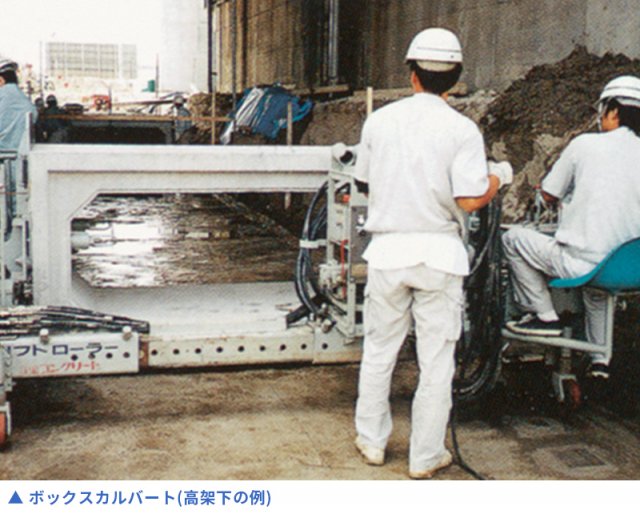

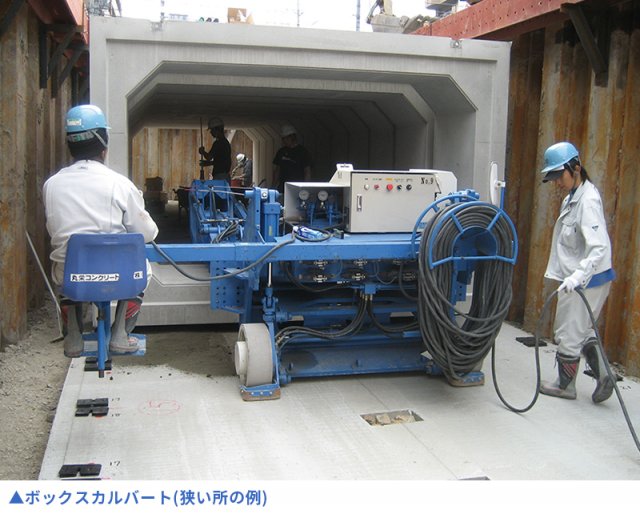

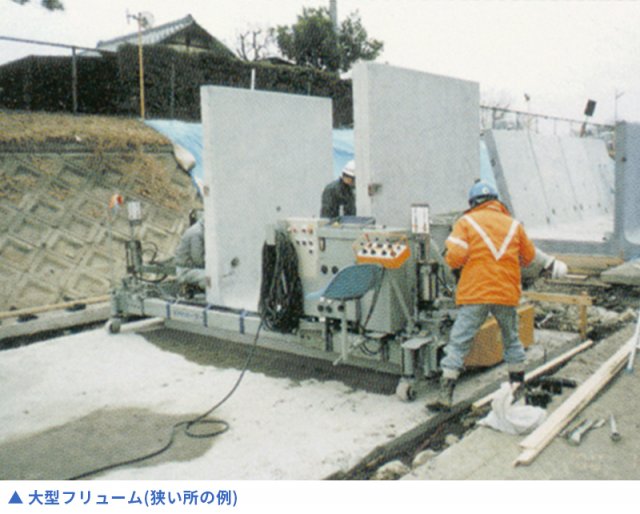

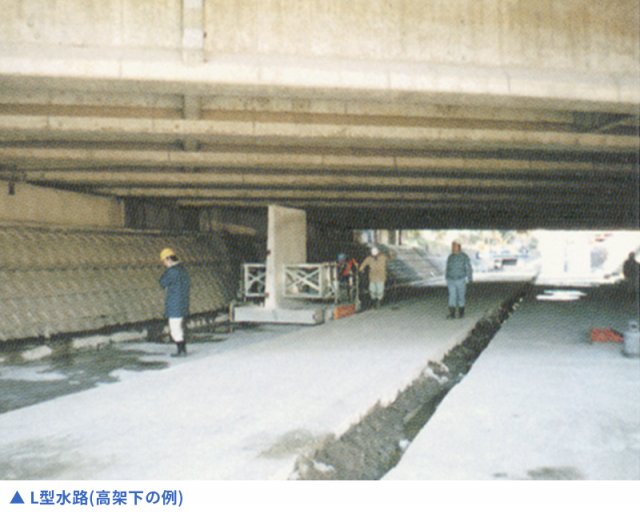

施工写真
