SL擁壁Ⅳ型コーナー(大臣認定)
- 宅地用L型擁壁
特徴及び適用範囲
- 大規模地震動に対応した宅地用L型擁壁のコーナー製品です。
- 擁壁高が3mまでの現場に使用できます。
- 別途設計により、道路用としても使用可能です。
設計条件

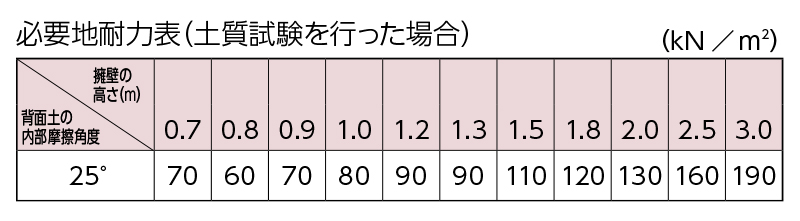

- 土質試験により土質の実況を確認する場合
上載荷重………………………………… q=10.0kN/m2
土のせん断抵抗角………………………φ=25°、30°、35°、40°
土の単位体積重量……………………… γs=16、17、18、19kN/m3
コンクリートの単位体積重量 ………… γc=24kN/m3
摩擦係数………………………………… μ = tanφ(ただし、0.6を超えない)
安全率(滑動)…………………………… 常時 1.5 地震時 1.0
(転倒)…………………………… 常時 1.5 地震時 1.0
![](/wp/wp-content/uploads/2021/04/02wall-slope-09-02.jpg)

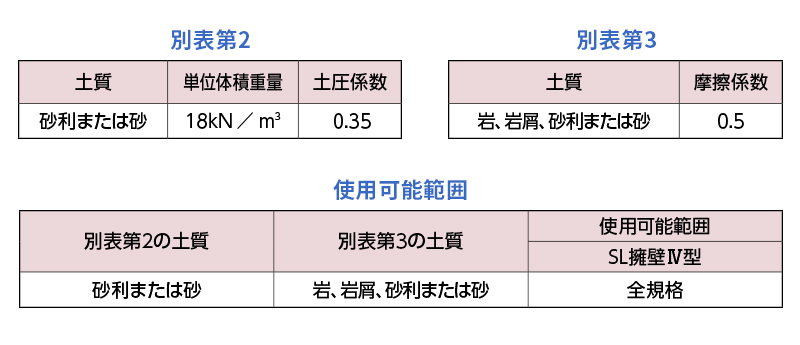

- 土質試験により土質の実況を確認しない場合
宅造法第七条の別表2、3による
![](/wp/wp-content/uploads/2021/04/02wall-slope-09-05.jpg)
