特徴及び適用範囲
600kg程度の軽量部材で扱いやすい !!
- 運搬制限等が少なく、狭小地での運搬・施工が可能

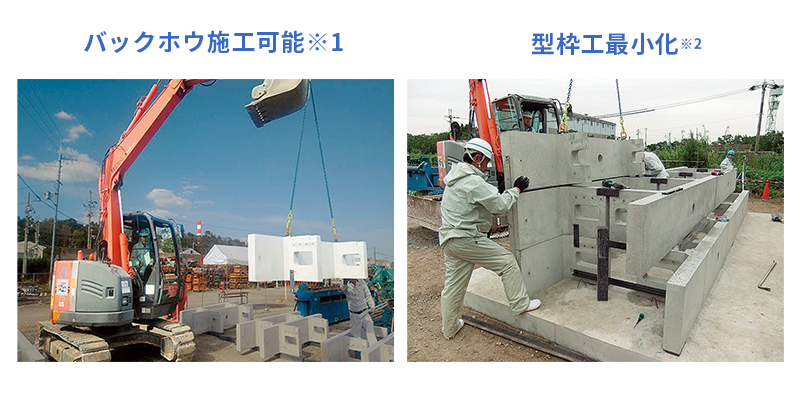

- クレーン付バックホウによる施工が可能で取り回しが容易※1
ハーフプレキャスト構造 !!
- 工期を大幅に短縮、施工の省力化・効率化を実現
- ブロックを積み上げるだけなので、型枠工等特殊作業 最小化※2
- 表面がプレキャスト部材になるため、美しく高品質
施工の効率化を徹底追求 !!
- ブロック種類が少なく、製品管理が容易
- 標準製品長を3.0m とすることで施工効率を大幅増
- ジョイントピン採用により位置合わせが容易 ※直壁部
- 使用ボルト規格を統一することで、施工性を向上
- 特殊水抜穴形状で水抜パイプの設置も容易
- 階段状になる斜壁部は足場としての兼用も可能
1 作業半径等により制限がある場合もあります。
2 端部および天端コンクリート用型枠は必要になります。
お問い合わせ3Dデータ
設計条件

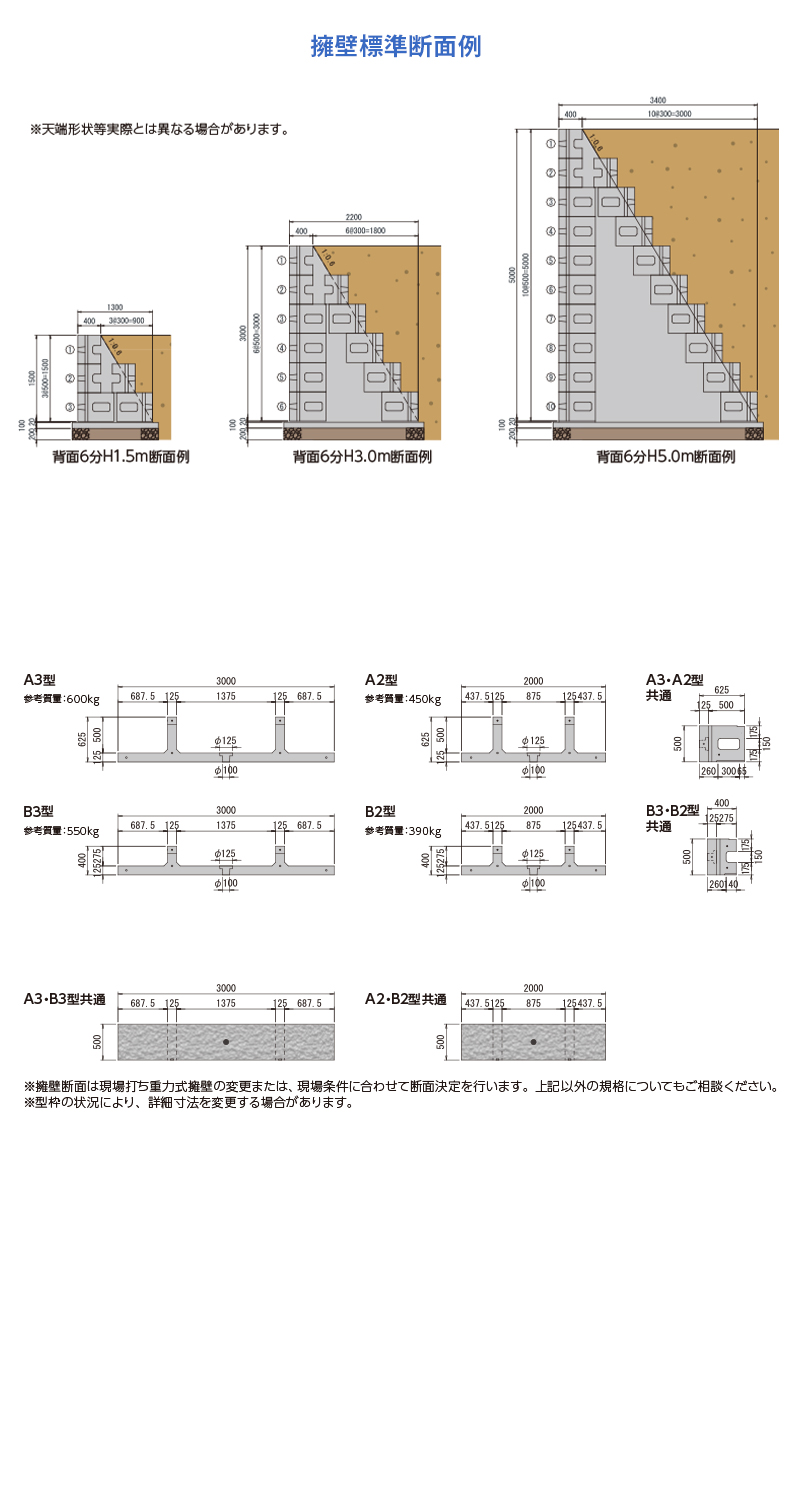

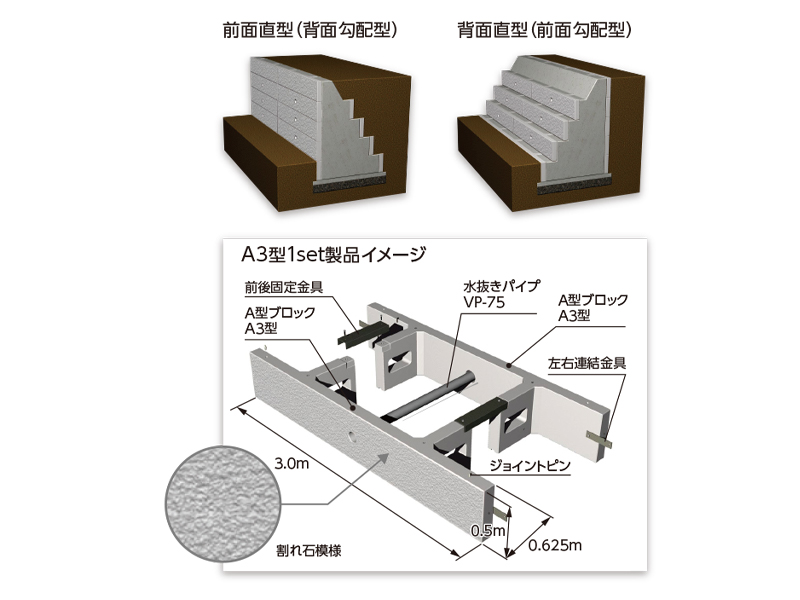

「ドラゴンウォール」は製品長3.0mと2.0mの2種類、製品控長625mm、400mmの2種類、合計4種類のコンクリート部材と前後の部材を固定する金具により所定の断面の重力式擁壁を構築します。 壁面勾配は7分まで設定できるため、前面勾配型、背面勾配型に対応可能です。
擁壁高………… 0.5m ~5.0m
控え幅 ………… 3.9m程度まで
壁面勾配対応… 7分勾配まで
上載荷重……… 等分布荷重 q=10.0kN/m²以下

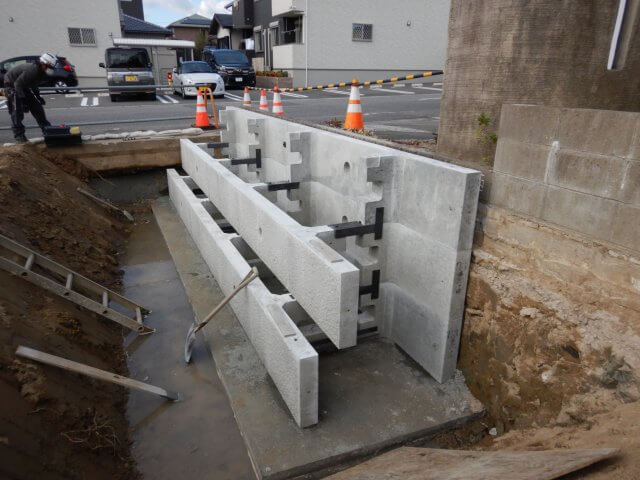

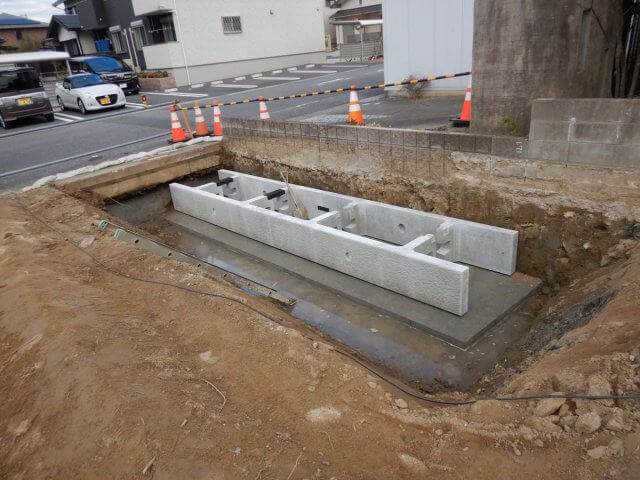

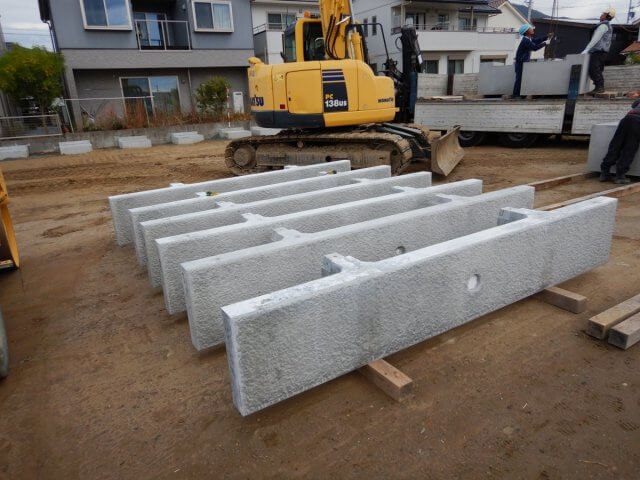

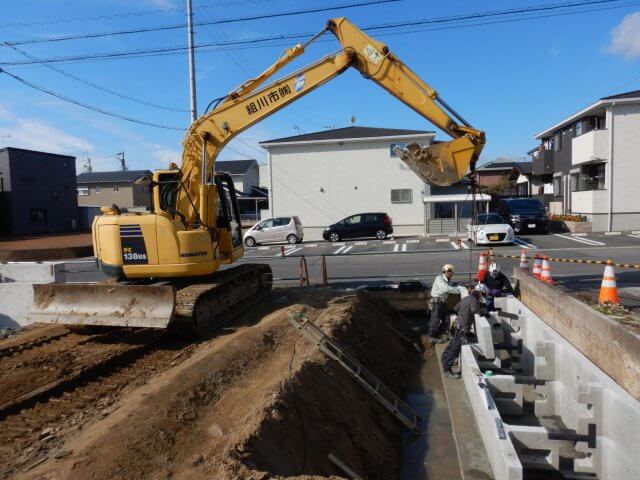

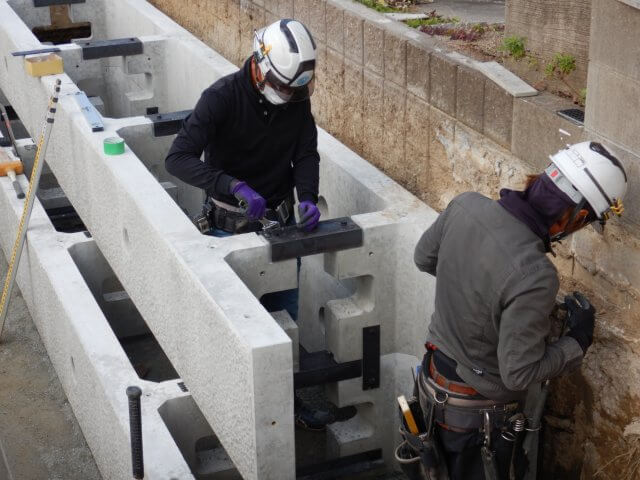

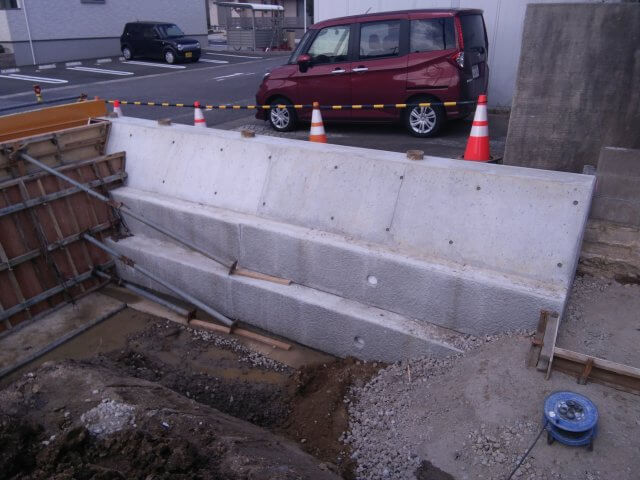

施工写真
完成写真
