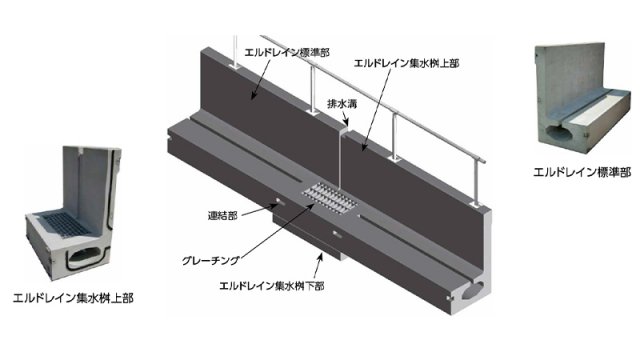

• エルドレインは、トンネル監視員通路の側壁部と円形水路を一体成形することで、大幅な工期短縮を可能 にした構築用ブロックです。
• 現場での作業は最小限となり、側壁の養生が不要になるので、ブロック設置後すぐに次の作業が可能になります。

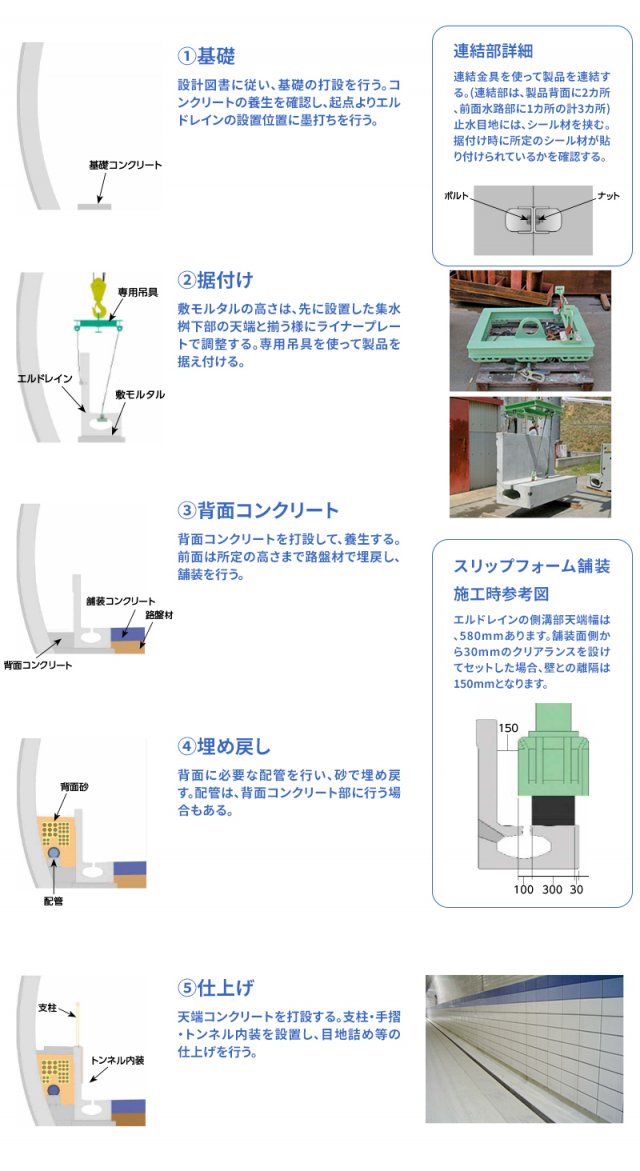

• ブロックは、ボルトで連結が可能です。また、集水桝下部を先に設置しておくことで、スムーズな施工が可能になります。その際、前後5cmまでの集水桝位置の施工伸びを吸収できる構造です。
• 監査員通路内部で、電らん管、配水管等を設置するためのスペースは、従来の現場打ちの場合と同等以上に確保されます。
• 円形水路のスリットは、逆テーパーになっていますので、スリットの途中にゴミなどが引っ掛かりにくい構造です。
• 監視員通路側壁の強度計算には、国土交通省の設計便覧を参考に、側壁面の天端に20kN/m (NEXCO設計 要領参考の場合は22kN/m)を作用させます。但し、その場合の許容応力度の割増しは 50%とします。
• 円形水路部には縦断方向に対して、T-25の直載・側載荷重を考慮しております。
• 施工重機(セットフォーム、スリップフォーム)を考慮した形状になっています。
