特徴及び適用範囲
- 部材形状は、北陸地方建設局設計要領タイプ(σ ck=60N/mm²)です。
- 荷重条件、道路幅員、建築限界高を考慮して部材選定を行い全ての道路に対応可能です。
- 構造形式は、3種に大別されます。
- 単純梁型(1ヒンジ1ローラー)
- 逆 L型(1剛2ヒンジ)
- 2剛接型(2剛2ヒンジ)
- 山側基礎の掘削が施工可能である地形では、経済性および全体的に剛性が高い理由により、逆L型の施工が多いのが現状です。

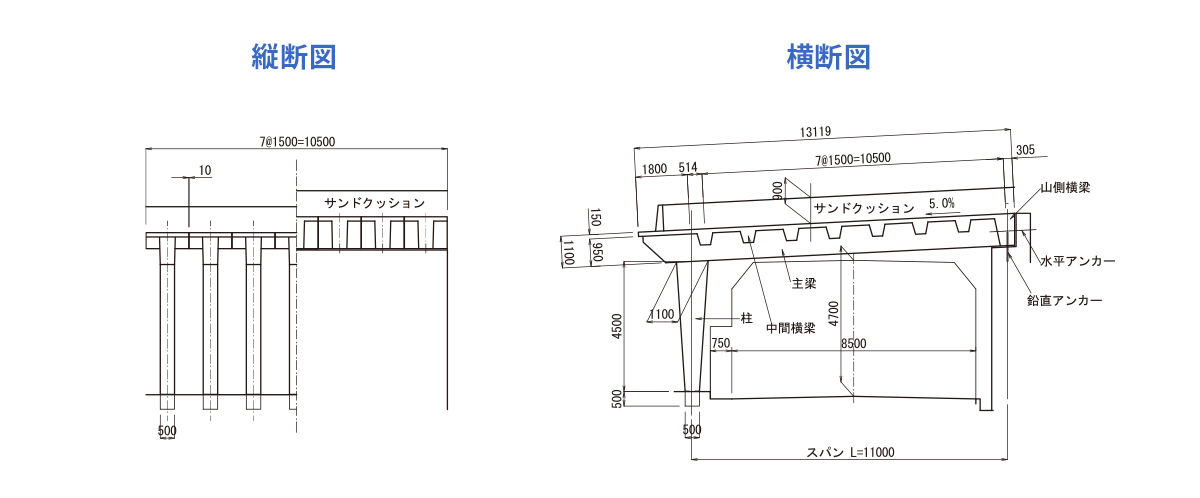

お問い合わせ一般図

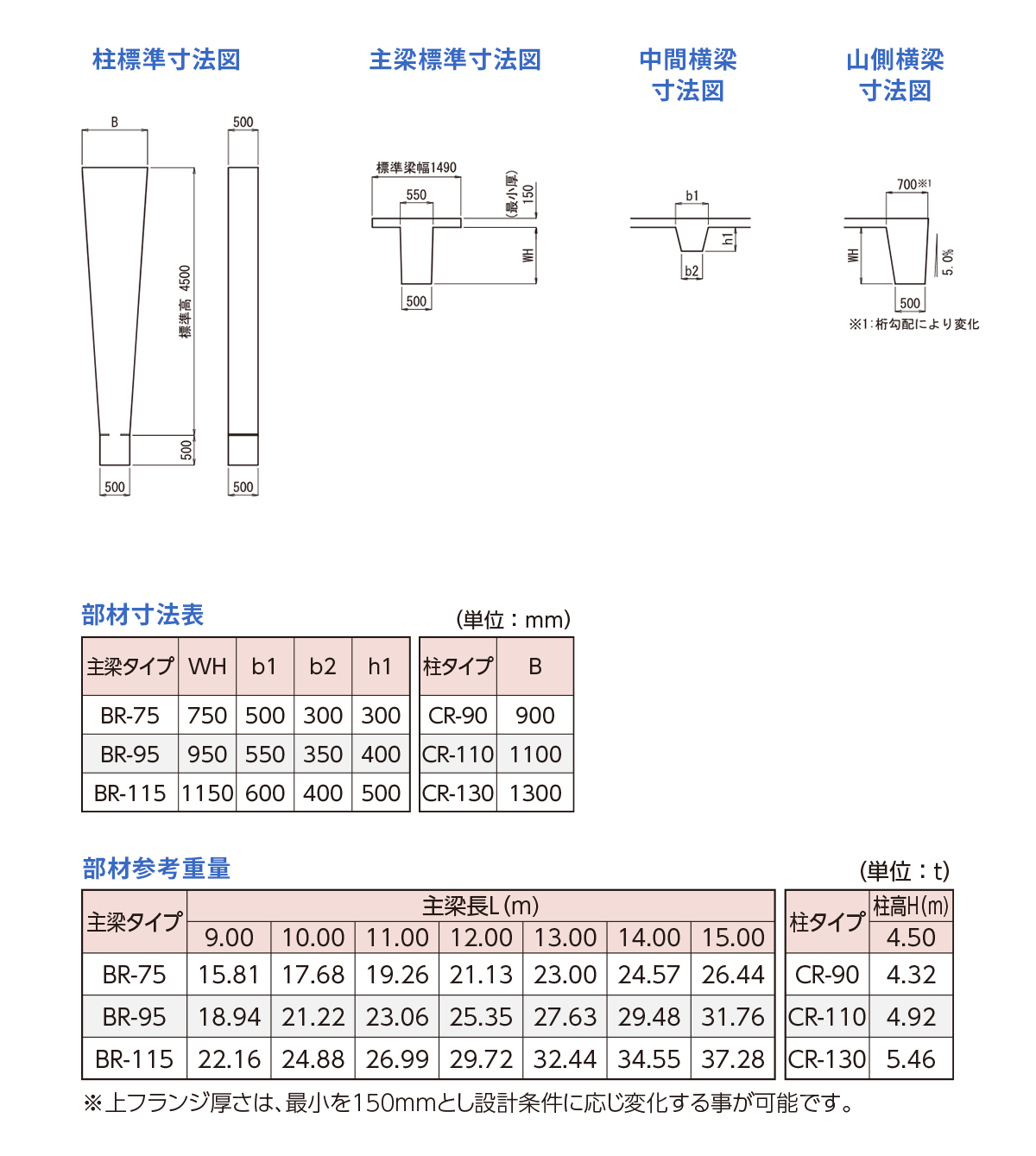

部材タイプ

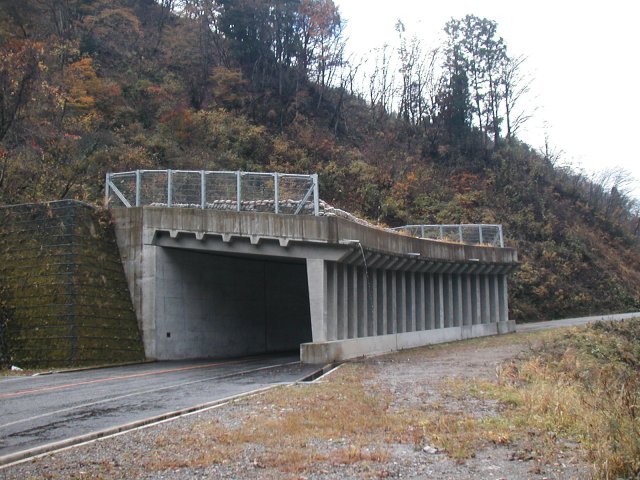

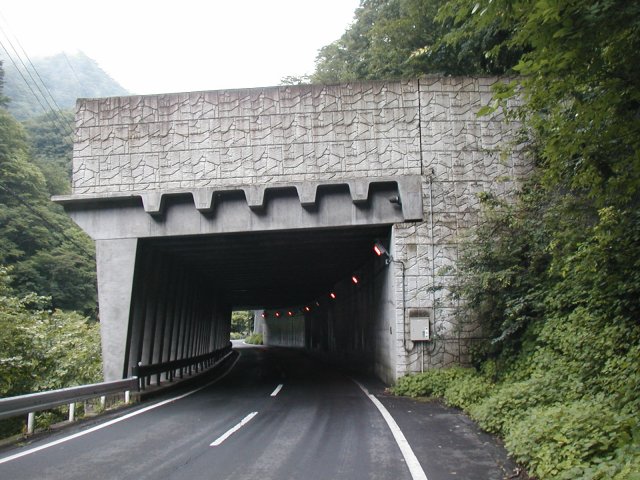

完成写真
